| 特色 |
|---|
■ 新穎產品設計，充分運動學及受力結構，安裝不分左右，調節閥需朝下安裝

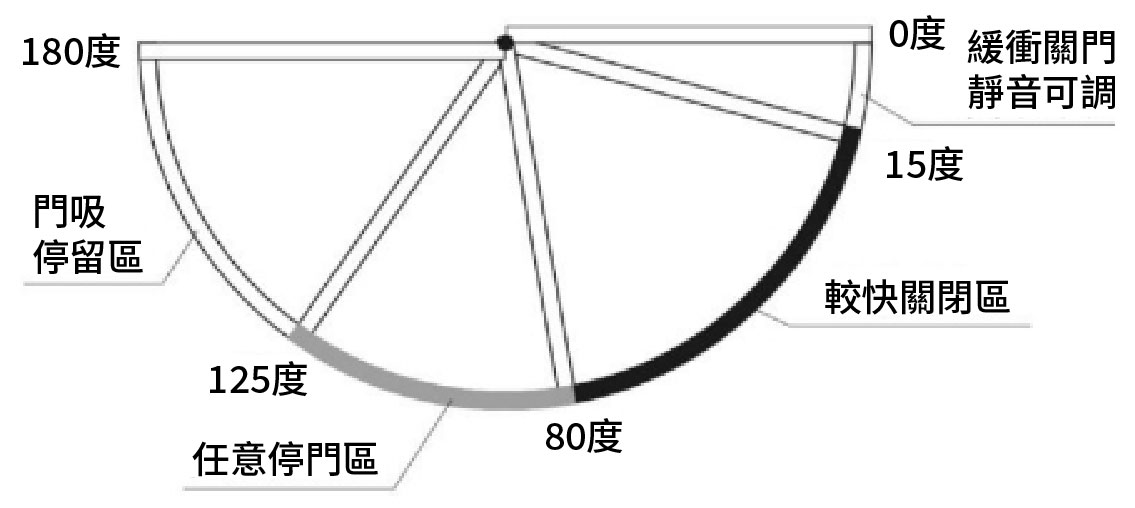

■ 打開角度小於68度帶緩衝關門
■ 鋼製前蓋
■ 通過SGS 20萬次開合測試
| 規格 |
|---|
■ 適用門高：最大 3000mm
■ 適用門寬：最大 950mm
■ 適用門厚：40-60mm
■ 承重：80kg
■ 開啟角度：180度
■ 三向調整： 上下±2.5mm、左右+2mm、前後±1mm

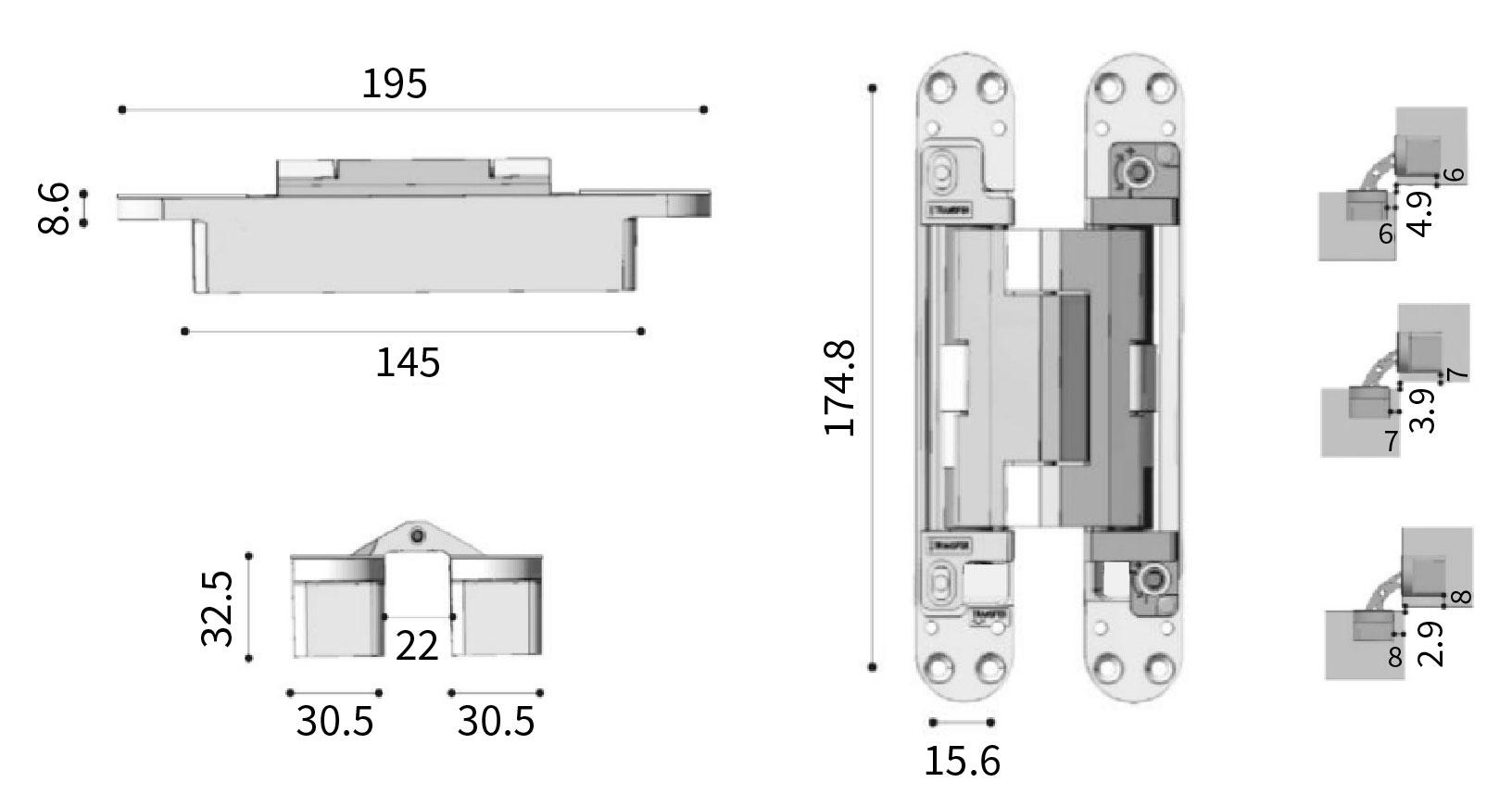

/ 產品尺寸圖 /

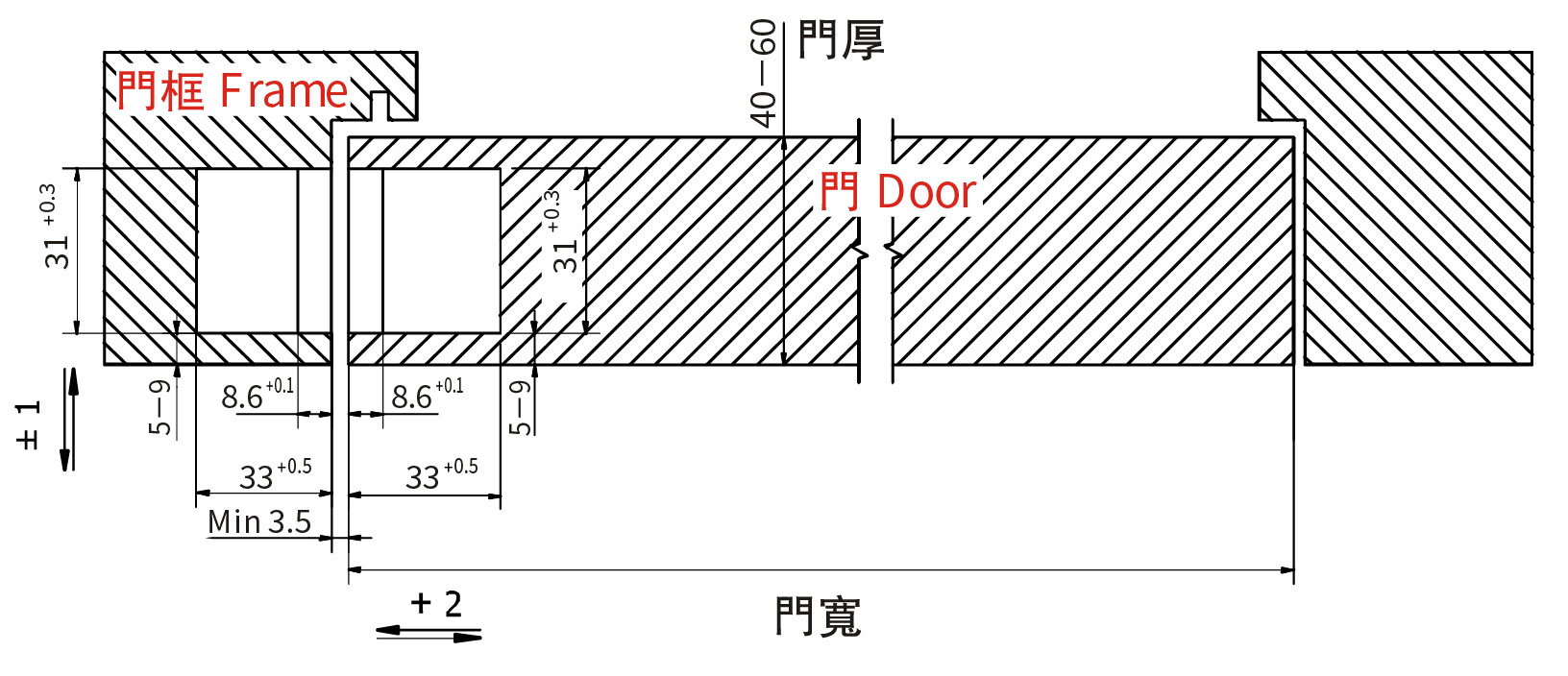

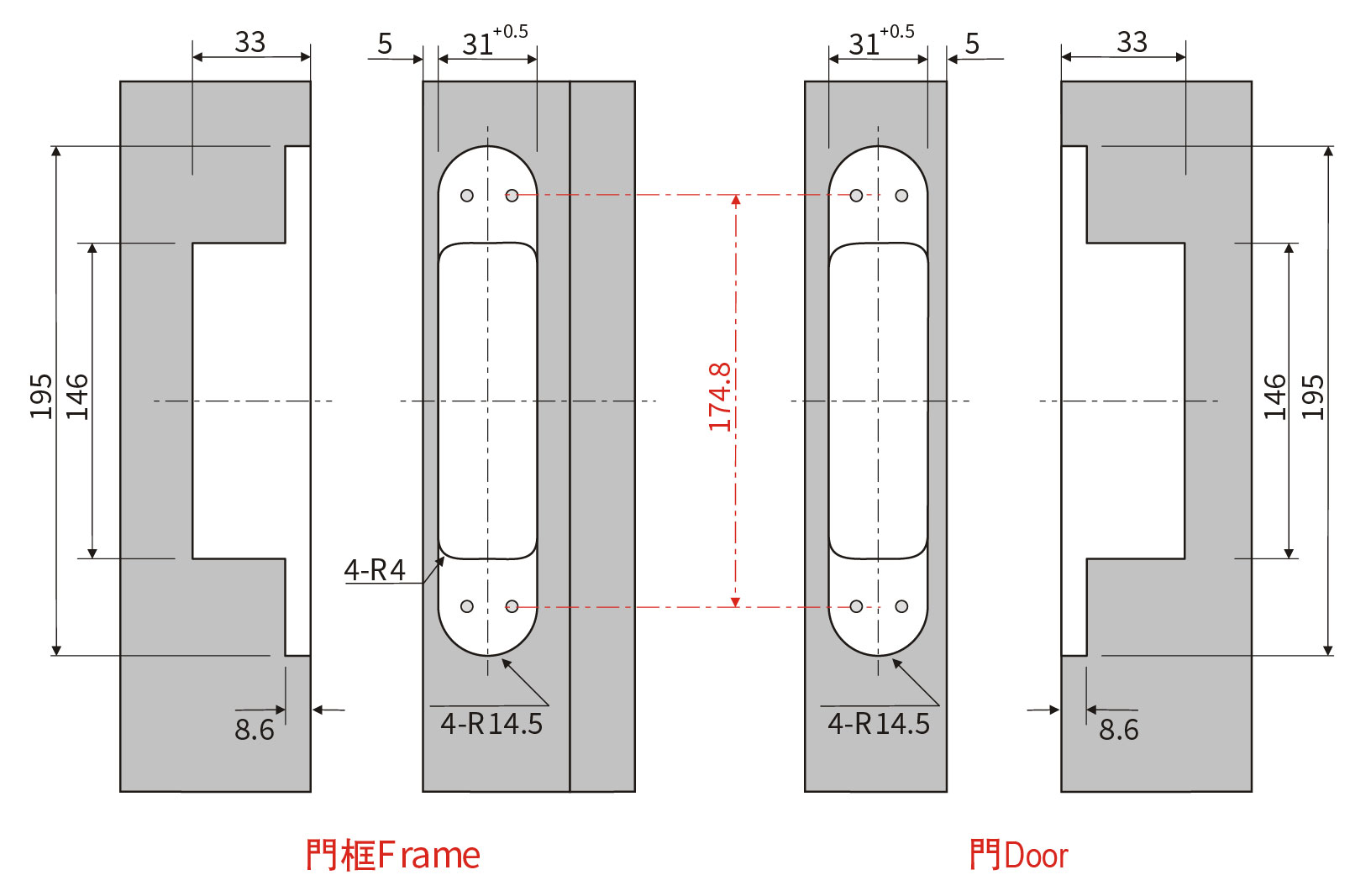

/ 安裝尺寸圖 /

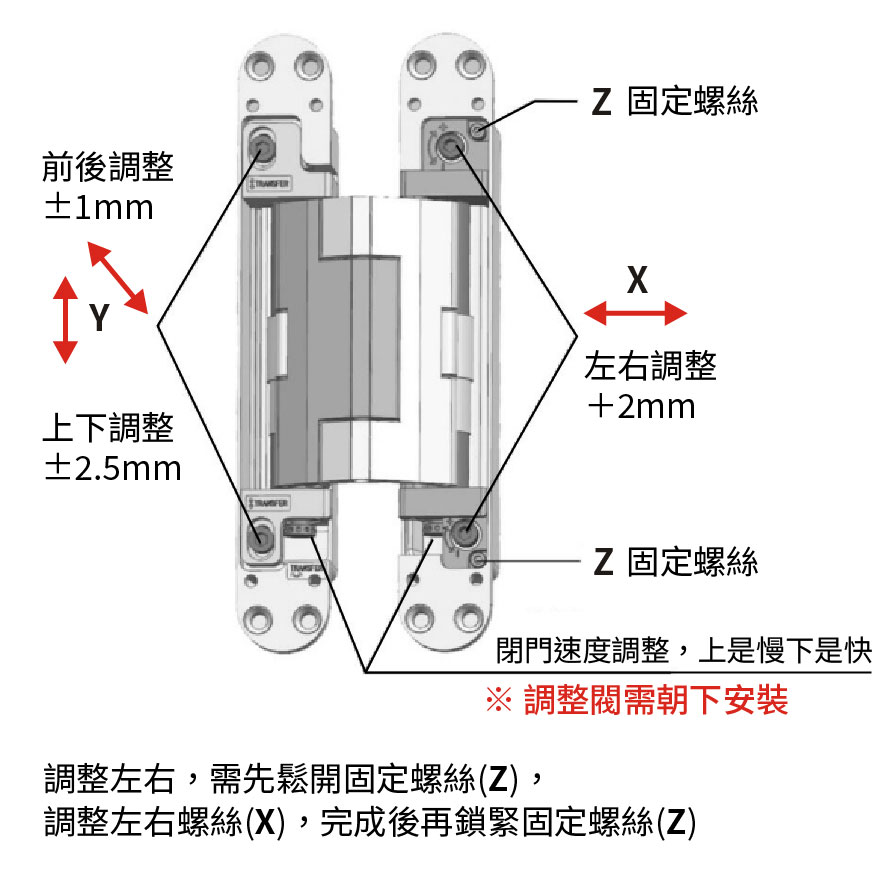

/ 調整示意圖 /

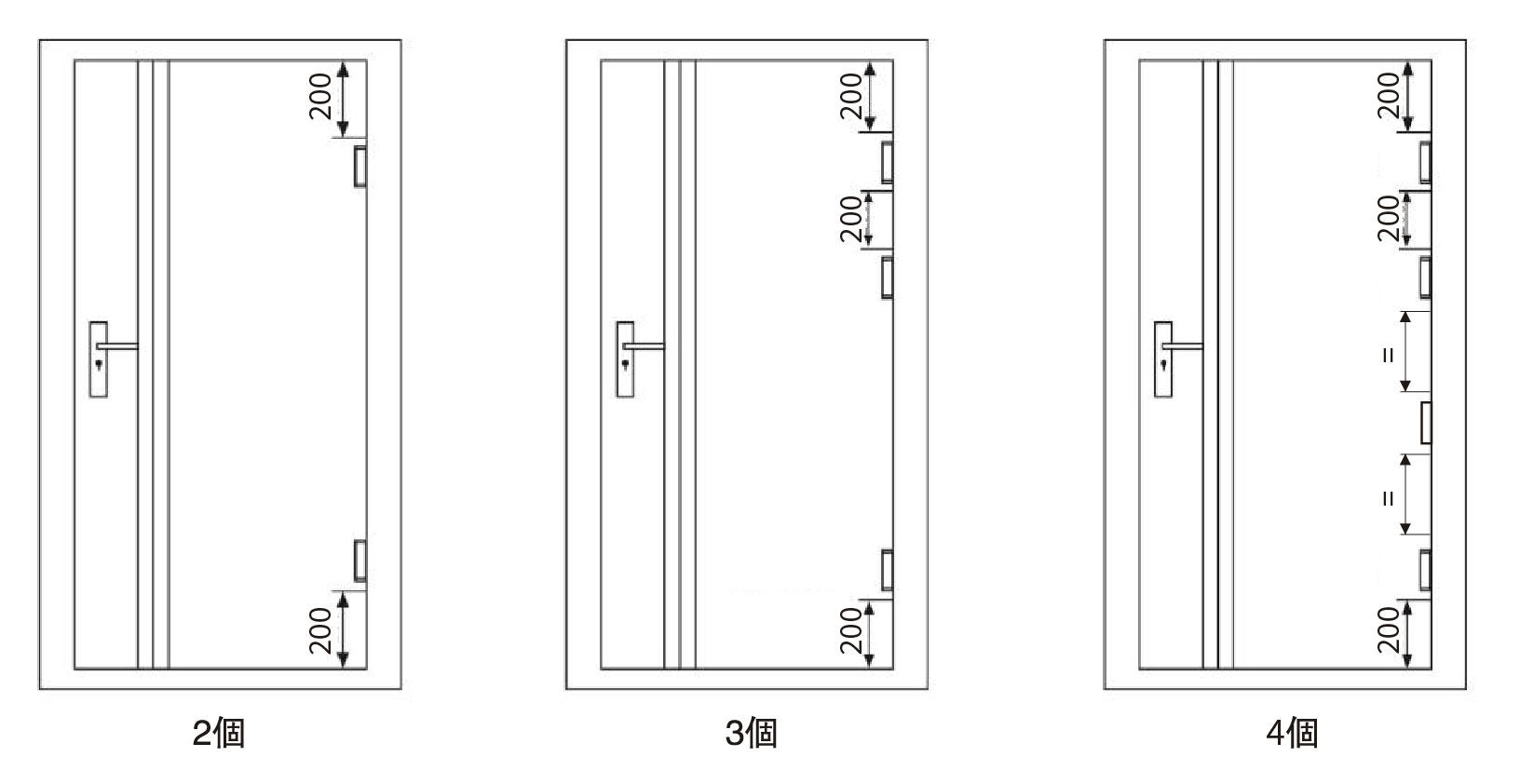

/ 鉸鍊數量對照表 /
/ 重量對照表 /
| 鉸鍊數量 | 最大承重 | 最大門高 | 最大門寬 |
|---|---|---|---|
| 一般鉸鍊×1+緩衝鉸鍊×1 | 50kg | 2000mm | 750mm |
| 緩衝鉸鍊×2 | 80kg | 2800mm | 850mm |
| 一般鉸鍊×1+緩衝鉸鍊×2 | 100kg | 3000mm | 900mm |
| 緩衝鉸鍊×3 | 120kg | 3000mm | 950mm |
| 一般鉸鍊×4 | 160kg | 3000mm | 1000mm |
| 訂貨資訊 |
|---|
| 訂貨編號 | 品名規格 |
|---|---|
| BB.02.0701 | 隱藏式鉸鍊SL263 SC；緩衝款；80kg；銀色 |
| BB.02.0702 | 隱藏式鉸鍊SL263；80kg；銀色 |
